CH系列单缸液压圆锥破碎机

产品简介
关键核心技术
结构组成
性能参数
实拍展示
产品画册
400-659-6555

抗压能力强

破碎效率高

安全稳定

运行能耗低

自动化程度高

成品粒型好

设备简介

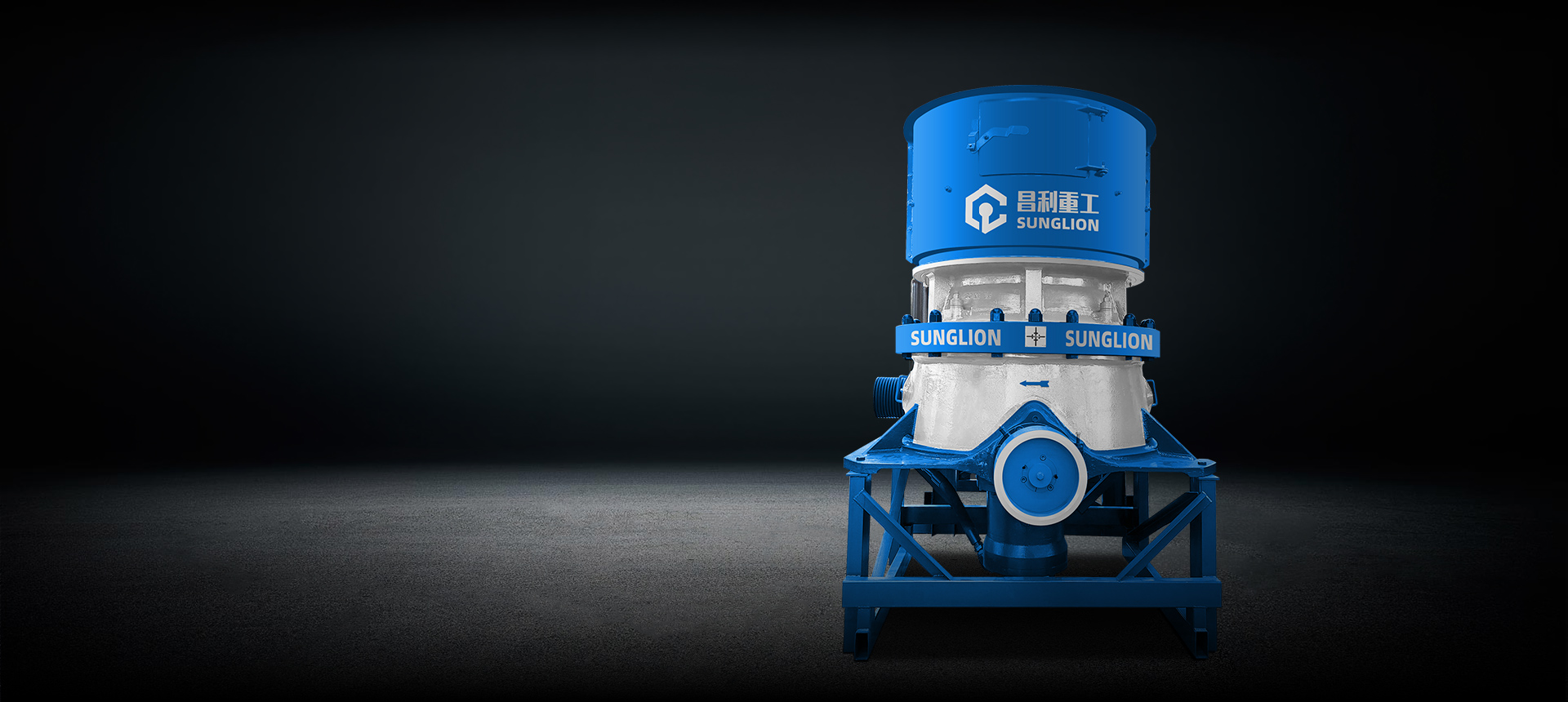

CH单缸液压圆锥破碎机是我公司引进国际著名矿山机械企业的产品技术和设计理念的基础上，

对一些产品技术细节进行了国产化优化和改进，实现了进口替代。

该机仍采用欧洲企业的技术标准和装配工艺，关键零部件采用欧美原装进口元件。

CH系列圆锥破碎机以其优异的工艺性能和机械性能，

广泛应用于矿山和工程项目破碎系统的中碎和细碎作业中。

关键核心技术

我公司多名核心技术骨干曾在国际著名的破碎机制造企业的破碎筛分事业部工作5年，

主要从事生产制造，质量管理，售后服务等管理工作，掌握了破碎机的零部件制造，

生产装配，安装调试，售后故障处理等的完整的技术体系和质量管理。

机械部分

油站液压部分

智能控制系统

多层防尘措施

正压防尘系统使油路保持持久清洁。

持久的产量保持能力

恒定破碎腔型在整个衬板磨损周期内，最大进料尺寸和破碎腔有效容积保持恒定。

可调节多腔型

多工况的适应性，(EC-EF)7种腔型变化,以适应不同工况。

液压支撑设计

自动控制智能清仓；保持调整排矿口，过铁检测；单缸液压系统，高破碎力。

液压油由液压缸泵入油箱

降低动锥至合适的位置

液压油由油箱泵入液压缸

提升动锥至合适的位置

模块化箱式设计

独立的液压控制系统、润滑油箱与油泵控制系统；安全互锁(温度/流量)风冷式油冷却器，带自动温控开关。

多重自动控制功能

实现高温保护，自动过铁保护，超载保护，润滑油流量控制，故障诊断，龙口标定，磨损诊断等多重自动控制功能。

关键零部件均为进口

润滑油泵(迪奥)、液压泵(台湾钰盟)、温控器(丹佛斯)压力传感器(丹佛斯)、温度传感器(威卡)、西门子触摸屏、西门子PLC、施耐德电子元件、西驰软启动器。

过滤系统独立运行

全流式滤清器串联于机油泵和主油道之间，因此能滤清进入主油道的全部润滑油。

触摸屏控制系统界面

在位置传感器和压力传感器辅助下，可以通过液压缸自动调控主轴位置和排矿口尺寸实现自动化控制。

先进的控制系统

易安装，触摸屏界面易操作；方便跟据工况修改数据，易于调阅存储的历史运行数据、事件和报警记录。

可视化智能操作

通过手机端APP可实现对设备的智能控制和远程监控，能实时监控入料量、电流、油温、主轴温度、振动保护等功能。

产品结构组成

从外形设计到内部结构，每一处细节都经过精心考量

主轴上架体定锥衬板动锥衬板下架体水平轴柔性橡胶垫扇形齿轮液压缸

CH系列累计筛网通过率

性能参数

多种型号可选，总有一种适合您

型号	功率(KW)	规格	最大进料粒度(mm)	产能
Model No	Power		Max feedsize	Nominal capacity in t/h with crusher running at CSSmm
CH420	90			6	8	10	13	16	19	22	25	32	38	44	51
		EC	135			45-55	50-100	55-105	60-115	60-120	65-130	75-145
		C	90			45-60	45-405	50-110	55-120	55-125	60-135	70-80
		M	65		35-50	45-85	40-90	45-90	50-70
		MF	50	35-40	40-75	45-80	45-80	45-60
		F	38	30-60	30-60	30-65	35-55	40-45
		EF	28	30-40 with 80% finer than 4.5-5.5mm
CH430	160			6	8	10	13	16	19	22	25	32	38	44	51
		EC	190				70-125	75-170	80-185	85-196	90-210	105-240	115-240
		C	145			75-85	65-150	70-165	75-175	80-185	85-200	100-225	110-170
		MC	115			55-65	60-160	65-175	70-785	75-200	80-210	96-165
		M	90		60-75	65-100	70-150	75-165	80-175	85-185	90-175	105-120
		MF	75		60-70	65-120	70-130	75-145	80-145	85-130	90-105
		F	50	50-90	50-95	55-100	60-110	65-120	70-120	70-110	75-90
		EF	35	70-90 with 80% finer than 5-5.6mm
CH440	250			6	8	10	13	16	19	22	25	32	38	44	51
		EC	215					114-200	122-276	131-294	139-313	159-357	175-395	192-384
		C	175				101	109-218	117-292	125-312	133-332	151-378	167-335	183-229
		MC	140				97-122	105-262	113-282	120-301	128-320	146-328	161-242
		M	110				117-187	126-278	136-298	145-318	154-339	176-281	194
		MF	85			114	124-227	134-245	144-263	153-281	163-299	186-248
		F	70		90-135	96-176	104-191	112-206	120-221	129-236	137-251	156-208
		EF	38	100-125 with 80% finer than 6-7.5mm
CH660	315			6	8	10	13	16	19	22	25	32	38	44	51
		EC	275					177	190-338	203-436	216-464	246-547	272-605	298-662	328-511
		C	215					171-190	184-367	196-480	209-501	238-582	263-643	288-512	317-353
		MC	175					162-253	174-426	186-455	198-484	226-502	249-499	273-364
		M	135					197-295	211-440	226-470	240-500	274-502	302-403
		MF	115				192	207-369	143-396	273-423	252-450	287-451	318-363
		F	85				195-304	210-328	252-352	241-376	256-400	292-401	323
		EF	65				211-293	227-316	244-298	161-290
CH870	500			6	8	10	13	16	19	22	25	32	38	44	51
		EC	300								480-640	547-1277	605-1411	662-1546	730-1702
		C	240								540-772	616-1232	681-1362	746-1492	821-1643
		MC	195							541	576-864	657-1321	726-1361	795-1490	876-1642
		M	155							552-613	587-1043	669-1189	739-1314	810-1440	892-1586
		MF	100						514	549-933	584-993	666-1132	736-1251	806-1370	888-1420
		F	90					531	570-832	609-888	648-945	739-985	816-885
		EF	80			364-420	395-532	426-574	458-616	489-658	520-700	593-798	655-882	718-883	790
CH880	600			6	8	10	13	16	19	22	25	32	38	44	51
		EC	460								480-640	547-1277	605-1411	662-1546	730-1702
		C	340								540-772	616-1232	681-1362	746-1492	821-1643
		MC	250							541	576-864	657-1321	726-1361	795-1490	876-1642
		M	180							552-613	587-1043	669-1189	739-1314	810-1440	892-1586
		MF	120						514	549-933	584-993	666-1132	736-1251	806-1370	888-1420
		F	80					531	570-832	609-888	648-945	739-985	816-885
		EF	50			364-420	395-532	426-574	458-616	489-658	520-700	593-798	655-882	718-883	790
